Verpuffungsentlüftungsplatten
MIT INNERER WÄRMEDÄMMUNG
GLUEDSCHAUM
Isolierschutz unterhalb der Lüftungsplatte (Innenisolierung)
ANWENDUNGEN
Zur Ergänzung unserer Produktpalette bieten wir die ARC-VENT® INS - A-Paneele mit Isolierschutz unter dem Lüftungspaneel an, die speziell für eine hervorragende Wärmeleistung entwickelt wurden. Um die Anforderungen an die interne Umweltkontrolle Ihres BESS zu erfüllen, haben wir die Wärmedämmeigenschaften unserer Platten verbessert, um einen optimalen Schutz des Gehäuses zu gewährleisten.

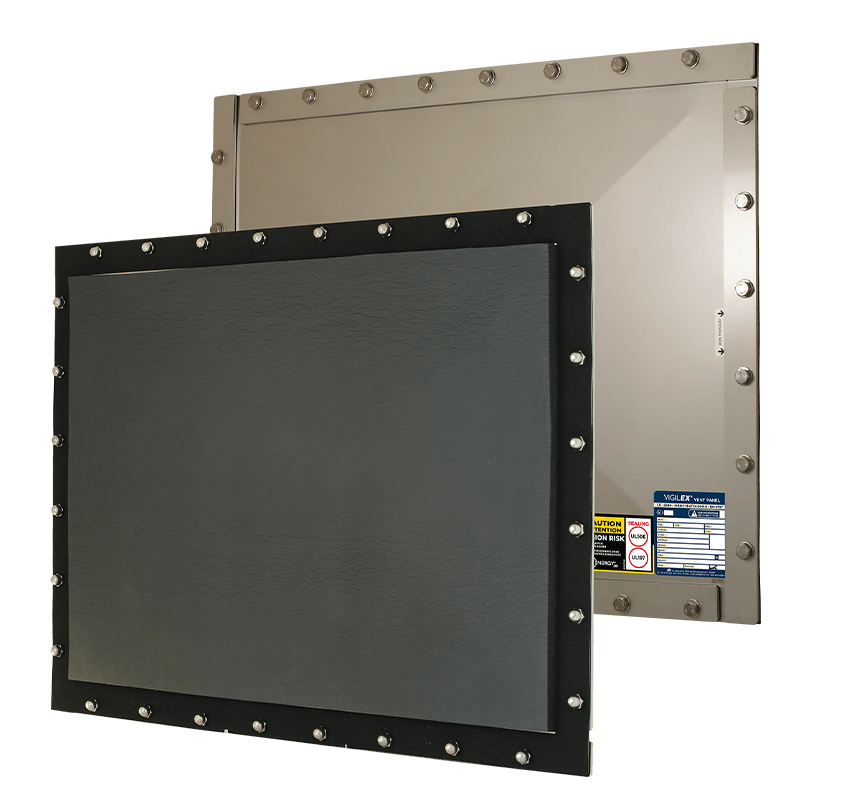

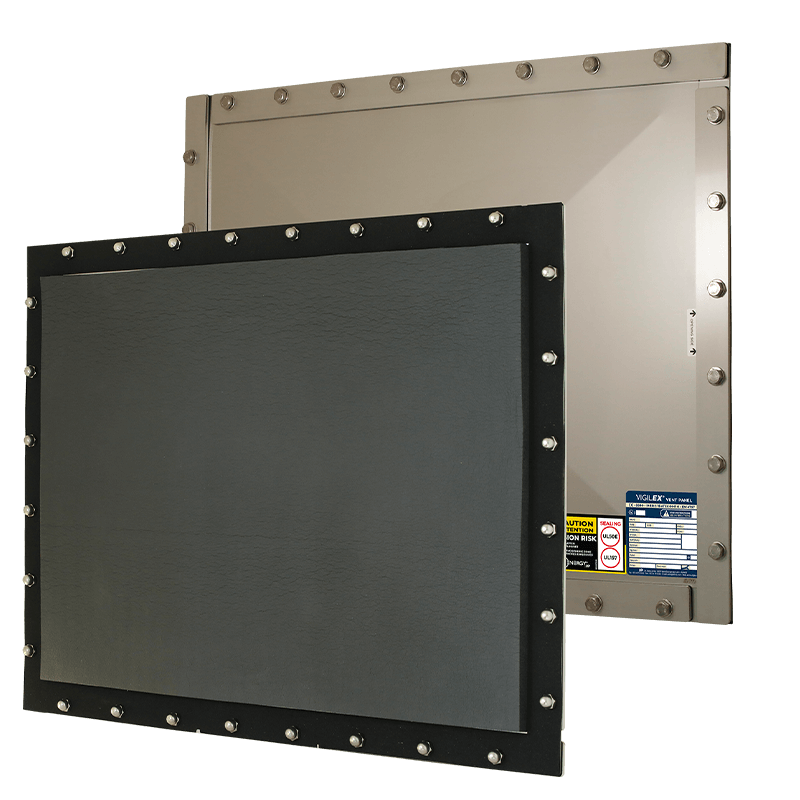

Bei der Version INS - A ist auf der Innenseite des Paneels eine Isolierschicht aus synthetischem Kautschukschaum eingearbeitet, wodurch thermische Schwachstellen, die durch die Verwendung von Entlüftungspaneelen entstehen, deutlich minimiert werden. INS - A ist in verschiedenen Dämmstärken erhältlich, um Ihren spezifischen Anforderungen gerecht zu werden, wobei die Effizienz der Platte bei Explosionsereignissen erhalten bleibt
Standardmerkmale
- Ausführung: Einlagig SST 304L
- Graue Silikondichtung UL 50 E - UL157 ( -55 °C +200°C)
- Inklusive Flansch und Dichtung
- Schutz der Isolierung
- Vollständig wasserdicht und vibrationsbeständig
Dämmstoff : Schaumstoff UL 94-V0
Wärmeleitfähigkeit : λ=0,036 w/(m.K)
Zertifizierungen
- Ex II G
- DE 14 994
- DE 14 797
- EN 1127.1
- EU-Zertifikat : INERIS 25ATEX0004X
- Qualitätssicherungsmeldung Produktion : INERIS 08ATEXQ406
- UL157 UL50E
- Gemäß NFPA 68
- NF EN ISO 9227 : 2012
- NF EN 8993 : 2010
- NF EN 10289 : 1999
Optionen
Isolierschutz unterhalb der Lüftungsplatte (Innenisolierung)
TECHNISCHE INFORMATIONEN
| STIF-MODELL | Pstat @ 22 °C | WIRKUNGSGRAD | EXTERNER GEWICHTSWIDERSTAND |
|---|---|---|---|
| ARC-VENT®. | Pstat ≤ 100mbar (±20%) | 80 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS+ MAX | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m² |
| ARC-VENT® INS - A | Pstat ≤ 100 mbar (±20%) | 70 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS - B | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS + | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m2 |
| EXPLESS© | Pstat ≤ 100 mbar (±20%) | 70 % - 100 % | 500 kg/m² |
| EXPLESS® INS + MAX | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m² |
RECHTECKIGE UND QUADRATISCHE ABMESSUNGEN
| INTERNE ABMESSUNG (mm) | INTERNE ABMESSUNG (Zoll) | AUSSEN ABMESSUNG (mm) | Fläche (cm2) |
|---|---|---|---|
| 110 x 290 | 4 x 11 | 174 x 354 | 290 |
| 150 x 600 | 6 x 24 | 230 x 680 | 885 |
| 170 x 470 | 7 x 19 | 250 x 550 | 785 |
| 220 x 420 | 9 x 17 | 300 x 500 | 910 |
| 229 x 229 | 9 x 9 | 310 x 310 | 515 |
| 229 x 305 | 9 x 12 | 310 x 386 | 690 |
| 247 x 610 | 10 x 24 | 327 x 690 | 1485 |
| 270 x 458 | 11 x 18 | 350 x 538 | 1220 |
| 300 x 500 | 12 x 20 | 380 x 580 | 1480 |
| 300 x 600 | 12 x 24 | 366 x 666 | 1605 |
| 305 x 457 | 12 x 18 | 386 x 538 | 1385 |
| 305 x 610 | 12 x 24 | 386 x 690 | 1845 |
| 319 x 765 | 12 x 30 | 405 x 850 | 2480 |
| 340 x 385 | 13 x 15 | 404 x 449 | 1250 |
| 340 x 440 | 13 x 17 | 404 x 504 | 1430 |
| 350 x 650 | 14 x 26 | 430 x 730 | 2255 |
| 375 x 655 | 15 x 25 | 460 x 740 | 2445 |
| 390 x 620 | 15 x 24 | 470 x 700 | 2395 |
| 410 x 410 | 16 x 16 | 480 x 480 | 1660 |
| 420 x 520 | 16 x 20 | 500 x 600 | 2165 |
| 420 x 920 | 16 x 36 | 500 x 1000 | 3835 |
| 457 x 890 | 20 x 28 | 537 x 970 | 4040 |
| 470 x 610 | 18 x 24 | 550 x 690 | 2845 |
| 480 x 680 | 19 x 27 | 580 x 780 | 3260 |
| 490 x 490 | 19 x 19 | 570 x 570 | 2380 |
| 490 x 590 | 19 x 23 | 570 x 670 | 2865 |
| INTERNE ABMESSUNG (mm) | INTERNE ABMESSUNG (Zoll) | AUSSEN ABMESSUNG (mm) | Fläche (cm2) |
|---|---|---|---|
| 520 x 520 | 20 x 20 | 600 x 600 | 2680 |
| 520 x 620 | 20 x 24 | 600 x 700 | 3200 |
| 520 x 1020 | 20 x 40 | 600 x 1000 | 5270 |
| 580 x 1180 | 23 x 46 | 670 x 1270 | 6805 |
| 586 x 920 | 23 x 36 | 666 x 1000 | 5360 |
| 610 x 610 | 24 x 24 | 690 x 690 | 3695 |
| 610 x 1118 | 24 x 44 | 690 x 1198 | 6785 |
| 645 x 645 | 25 x 26 | 740 x 740 | 4130 |
| 645 x 1130 | 25 x 44 | 735 x1220 | 7250 |
| 653 x 653 | 26 x 26 | 740 x 740 | 4260 |
| 680 x 680 | 27 x 27 | 780 x 780 | 4595 |
| 720 x 1020 | 28 x 40 | 800 x 1100 | 7300 |
| 780 x 780 | 30 x 31 | 880 x 880 | 6080 |
| 780 x 1180 | 30 x 46 | 880 x 1280 | 9160 |
| 800 x 1000 | 31 x 40 | 890 x 1090 | 7960 |
| 880 x 880 | 35 x 35 | 980 x 980 | 7700 |
| 915 x 1118 | 36 x 44 | 996 x 1198 | 10 200 |
| 920 x 920 | 36 x 36 | 1000 x 1000 | 8425 |
| 980 x 980 | 39 x 39 | 1080 x 1080 | 9600 |
| 1000 x 1000 | 40 x 40 | 1056 x 1056 | 9680 |
| 1020 x 1020 | 40 x 40 | 1100 x 1100 | 10 360 |
| 1080 x 1080 | 42 x 42 | 1180 x 1180 | 11 600 |
| 1130 x 1130 | 44 x 44 | 1220 x 1220 | 12 720 |
| 1180 x 1180 | 46 x 46 | 1280 x 1280 | 13 875 |
| 1000 x 2000 | 40 x 79 | 1080 x 2080 | 19940 |
