Paneles de ventilación de deflagración
Con aislamiento térmico interno

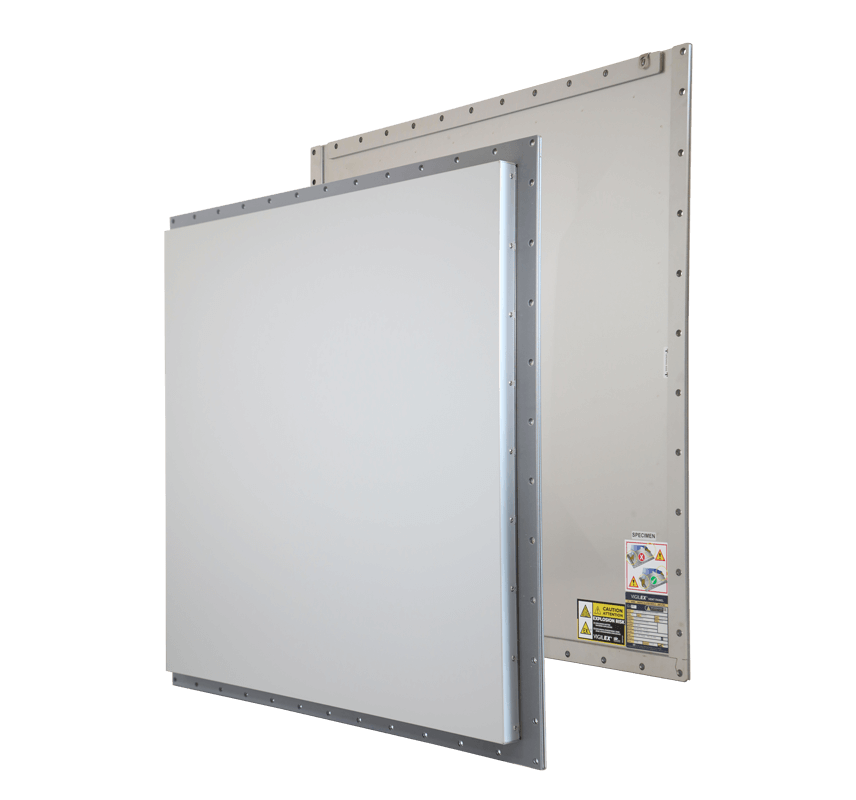

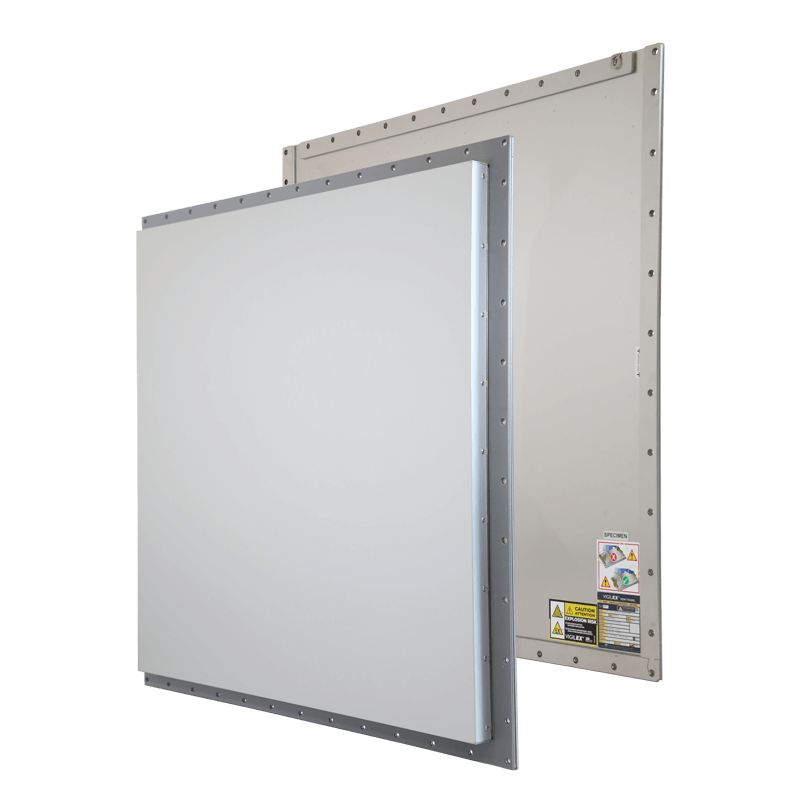

Caja de aluminio
Cuadro de protección de aislamiento debajo del panel de ventilación (aislamiento interno)
Aplicaciones
Para optimizar nuestra gama de productos, ofrecemos los ARC-VENT ® INS-B con un cuadro de protección de aislamiento debajo del panel de ventilación, específicamente diseñado para un rendimiento térmico superior. Diseñados para cumplir con los requisitos de control de entorno interno de su Bess, hemos mejorado las propiedades de aislamiento térmico de nuestros paneles para garantizar una protección óptima del recinto.
Como alternativa a la versión INS -A, el INS -B incorpora lana mineral encerrada en una caja de aluminio, proporcionando un rendimiento de aislamiento equivalente sin el uso de espuma de goma sintética. INS -B está disponible en varios espesores de aislamiento para satisfacer sus necesidades específicas, todo mientras se mantiene la eficiencia del panel durante los eventos de explosión
Características estándar
- Diseño: una sola capa SST 304L
- Junta de silicona gris UL 50 E -UL157 (-55 ° C +200 ° C)
- Brida + junta incluida
- Protección contra aislamiento
- Totalmente resistente al agua y resistente a la vibración
Material de aislamiento: la lana mineral
incluye una
conductividad térmica de caja de aluminio: λ = 0.037 w/(mk)
Certificaciones
- Ex II G
- EN 14 994
- EN 14 797
- EN 1127.1
- Certificado de la UE: INERIS 25Ex0004X
- Notificación de garantía de calidad de producción: Ineris 08ATExQ406
- UL157 UL50E
- Según NFPA 68
- NF EN ISO 9227: 2012
- NF EN 8993: 2010
- NF EN 10289: 1999
Opción
Protección de aislamiento debajo del panel de ventilación (aislamiento interno)
Información técnica
| Modelo stif | Pstat @ 22 ° C | Relación de eficiencia | Resistencia al peso externa |
|---|---|---|---|
| ARC-VENT® | PSTAT ≤ 100 MBAR (± 20%) | 80 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS+ Max | PSTAT ≤ 100 mbar (± 25%) | 70 % - 100 % | 1000 kg/m² |
| ARC-VENT® INS - A | PSTAT ≤ 100 mbar (± 20%) | 70 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS - B | PSTAT ≤ 100 mbar (± 25%) | 70 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS + | PSTAT ≤ 100 mbar (± 25%) | 70 % - 100 % | 1000 kg/m2 |
| Expless © | PSTAT ≤ 100 mbar (± 20%) | 70 % - 100 % | 500 kg/m² |
| Expless® Ins + Max | PSTAT ≤ 100 mbar (± 25%) | 70 % - 100 % | 1000 kg/m² |
Dimensiones rectangulares y cuadradas
| interna (mm) | interna (pulgadas) | externa (mm) | Área (CM2) |
|---|---|---|---|
| 110 x 290 | 4 x 11 | 174 x 354 | 290 |
| 150 x 600 | 6 x 24 | 230 x 680 | 885 |
| 170 x 470 | 7 x 19 | 250 x 550 | 785 |
| 220 x 420 | 9 x 17 | 300 x 500 | 910 |
| 229 x 229 | 9 x 9 | 310 x 310 | 515 |
| 229 x 305 | 9 x 12 | 310 x 386 | 690 |
| 247 x 610 | 10 x 24 | 327 x 690 | 1485 |
| 270 x 458 | 11 x 18 | 350 x 538 | 1220 |
| 300 x 500 | 12 x 20 | 380 x 580 | 1480 |
| 300 x 600 | 12 x 24 | 366 x 666 | 1605 |
| 305 x 457 | 12 x 18 | 386 x 538 | 1385 |
| 305 x 610 | 12 x 24 | 386 x 690 | 1845 |
| 319 x 765 | 12 x 30 | 405 x 850 | 2480 |
| 340 x 385 | 13 x 15 | 404 x 449 | 1250 |
| 340 x 440 | 13 x 17 | 404 x 504 | 1430 |
| 350 x 650 | 14 x 26 | 430 x 730 | 2255 |
| 375 x 655 | 15 x 25 | 460 x 740 | 2445 |
| 390 x 620 | 15 x 24 | 470 x 700 | 2395 |
| 410 x 410 | 16 x 16 | 480 x 480 | 1660 |
| 420 x 520 | 16 x 20 | 500 x 600 | 2165 |
| 420 x 920 | 16 x 36 | 500 x 1000 | 3835 |
| 457 x 890 | 20 x 28 | 537 x 970 | 4040 |
| 470 x 610 | 18 x 24 | 550 x 690 | 2845 |
| 480 x 680 | 19 x 27 | 580 x 780 | 3260 |
| 490 x 490 | 19 x 19 | 570 x 570 | 2380 |
| 490 x 590 | 19 x 23 | 570 x 670 | 2865 |
| interna (mm) | interna (pulgadas) | externa (mm) | Área (CM2) |
|---|---|---|---|
| 520 x 520 | 20 x 20 | 600 x 600 | 2680 |
| 520 x 620 | 20 x 24 | 600 x 700 | 3200 |
| 520 x 1020 | 20 x 40 | 600 x 1000 | 5270 |
| 580 x 1180 | 23 x 46 | 670 x 1270 | 6805 |
| 586 x 920 | 23 x 36 | 666 x 1000 | 5360 |
| 610 x 610 | 24 x 24 | 690 x 690 | 3695 |
| 610 x 1118 | 24 x 44 | 690 x 1198 | 6785 |
| 645 x 645 | 25 x 26 | 740 x 740 | 4130 |
| 645 x 1130 | 25 x 44 | 735 x1220 | 7250 |
| 653 x 653 | 26 x 26 | 740 x 740 | 4260 |
| 680 x 680 | 27 x 27 | 780 x 780 | 4595 |
| 720 x 1020 | 28 x 40 | 800 x 1100 | 7300 |
| 780 x 780 | 30 x 31 | 880 x 880 | 6080 |
| 780 x 1180 | 30 x 46 | 880 x 1280 | 9160 |
| 800 x 1000 | 31 x 40 | 890 x 1090 | 7960 |
| 880 x 880 | 35 x 35 | 980 x 980 | 7700 |
| 915 x 1118 | 36 x 44 | 996 x 1198 | 10 200 |
| 920 x 920 | 36 x 36 | 1000 x 1000 | 8425 |
| 980 x 980 | 39 x 39 | 1080 x 1080 | 9600 |
| 1000 x 1000 | 40 x 40 | 1056 x 1056 | 9680 |
| 1020 x 1020 | 40 x 40 | 1100 x 1100 | 10 360 |
| 1080 x 1080 | 42 x 42 | 1180 x 1180 | 11 600 |
| 1130 x 1130 | 44 x 44 | 1220 x 1220 | 12 720 |
| 1180 x 1180 | 46 x 46 | 1280 x 1280 | 13 875 |
| 1000 x 2000 | 40 x 79 | 1080 x 2080 | 19940 |
Dimensiones redondas
| interna (mm) | interna (pulgadas) | externa (mm) | Área (CM2) |
|---|---|---|---|
| Ø 200 | 8 | Ø 268 | 310 |
| Ø 250 | 10 | Ø 341 | 480 |
| Ø 300 | 12 | Ø 390 | 695 |
| Ø 350 | 14 | Ø 424 | 930 |
| Ø 400 | 16 | Ø 473 | 1230 |
| Ø 450 | 18 | Ø 545 | 1580 |
| Ø 500 | 20 | Ø 574 | 1935 |
| interna (mm) | interna (pulgadas) | externa (mm) | Área (CM2) |
|---|---|---|---|
| Ø 600 | 24 | Ø 676 | 2790 |
| Ø 700 | 28 | Ø 790 | 3830 |
| Ø 750 | 30 | Ø 842 | 4400 |
| Ø 800 | 31 | Ø 880 | 5000 |
| Ø 900 | 36 | Ø 980 | 6280 |
| Ø 980 | 39 | Ø 1070 | 7510 |
